함수 호출 규약 (x86, x64)

Calling Convention | 함수 호출 규약

함수 호출 규약 : 함수의 호출 및 반환에 대한 약속

한 함수에서 다른 함수를 호출할 때 프로그램의 실행 흐름이 다른 함수로 이동한다. 이 호출된 함수가 반환되면 다시 원래의 함수로 돌아와서 기존의 실행 흐름을 이어나간다. 이때 호출하는 함수를 호출자(caller), 호출되는 함수를 피호출자(Callee)라고 한다.

호출자는 피호출자가 요구하는 파라미터를 전달해줘야하고, 실행이 종료되면 반환 값을 전달받아야한다.



Segment word size	Calling Convention	Parameters in register	Stack cleanup by
32bits	__cdecl		Caller
	__stdcall		Callee
	__fastcall	ecx, edx	Callee
	__thiscall	ecx	Callee
64bits	Microsoft x64 Calling Convention	RCX, RDX, R8, R9 나머지 스택	Caller
	System V AMD64 ABI (Linux x64)	RDI, RSI, RDX, RCX, R8, R9	Caller



x86 Calling Convention

Linux의 경우, Calling Convention을 앞에 지정해주는 방식이 아니다.

또한, __fastcall이 존재하지 않는다.

__cdecl

• 대부분의 32bits C프로그램에서 사용하는 사용하는 기본 호출 규약
• 스택은 Caller에 의해 정리됨
• 스택으로 인자가 전달됨



#include <stdio.h>

// __cdecl 제거: 리눅스에서는 필요 없음
int sum(int a, int b) {
    return a + b;
}

int main() {
    int s = sum(2, 3); // 함수 호출
    printf("%d\n", s); // 결과 출력
    return 0;
}



Assembly

pwndbg> disassem main
Dump of assembler code for function main:
   0x000011b4 <+0>:	lea    ecx,[esp+0x4]
   0x000011b8 <+4>:	and    esp,0xfffffff0
   0x000011bb <+7>:	push   DWORD PTR [ecx-0x4]
   0x000011be <+10>:	push   ebp
   0x000011bf <+11>:	mov    ebp,esp
   0x000011c1 <+13>:	push   ebx
   0x000011c2 <+14>:	push   ecx
   0x000011c3 <+15>:	sub    esp,0x10
   0x000011c6 <+18>:	call   0x10a0 <__x86.get_pc_thunk.bx>
   0x000011cb <+23>:	add    ebx,0x2e0d
   0x000011d1 <+29>:	push   0x3
   0x000011d3 <+31>:	push   0x2
   0x000011d5 <+33>:	call   0x119d <sum>
   0x000011da <+38>:	add    esp,0x8
   0x000011dd <+41>:	mov    DWORD PTR [ebp-0xc],eax
   0x000011e0 <+44>:	sub    esp,0x8
   0x000011e3 <+47>:	push   DWORD PTR [ebp-0xc]
   0x000011e6 <+50>:	lea    eax,[ebx-0x1fd0]
   0x000011ec <+56>:	push   eax
   0x000011ed <+57>:	call   0x1050 <printf@plt>
   0x000011f2 <+62>:	add    esp,0x10
   0x000011f5 <+65>:	mov    eax,0x0
   0x000011fa <+70>:	lea    esp,[ebp-0x8]
   0x000011fd <+73>:	pop    ecx
   0x000011fe <+74>:	pop    ebx
   0x000011ff <+75>:	pop    ebp
   0x00001200 <+76>:	lea    esp,[ecx-0x4]
   0x00001203 <+79>:	ret
End of assembler dump.



pwndbg> disassem sum
Dump of assembler code for function sum:
   0x0000119d <+0>:	push   ebp
   0x0000119e <+1>:	mov    ebp,esp
   0x000011a0 <+3>:	call   0x1204 <__x86.get_pc_thunk.ax>
   0x000011a5 <+8>:	add    eax,0x2e33
   0x000011aa <+13>:	mov    edx,DWORD PTR [ebp+0x8]
   0x000011ad <+16>:	mov    eax,DWORD PTR [ebp+0xc]
   0x000011b0 <+19>:	add    eax,edx
   0x000011b2 <+21>:	pop    ebp
   0x000011b3 <+22>:	ret
End of assembler dump.

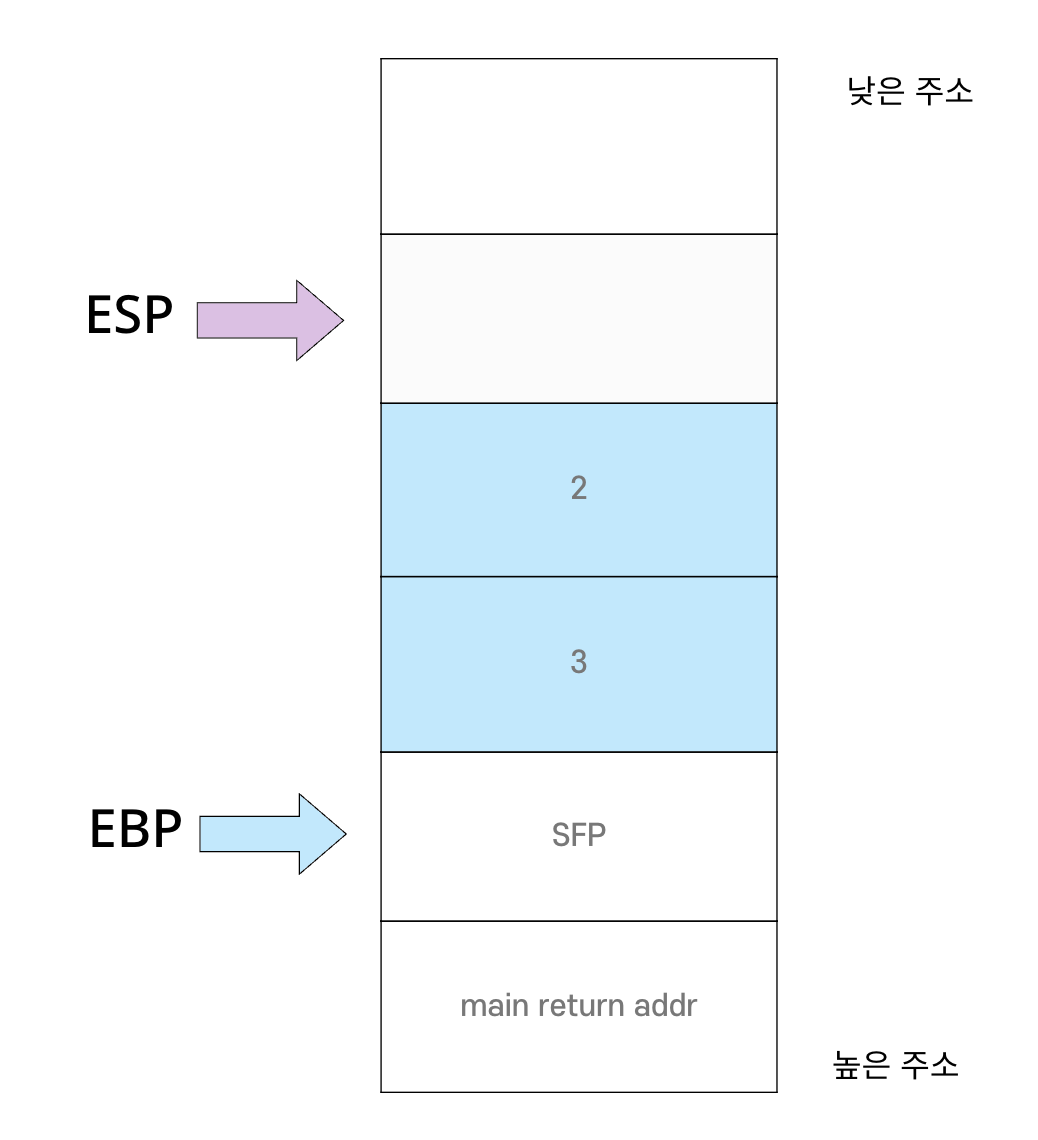

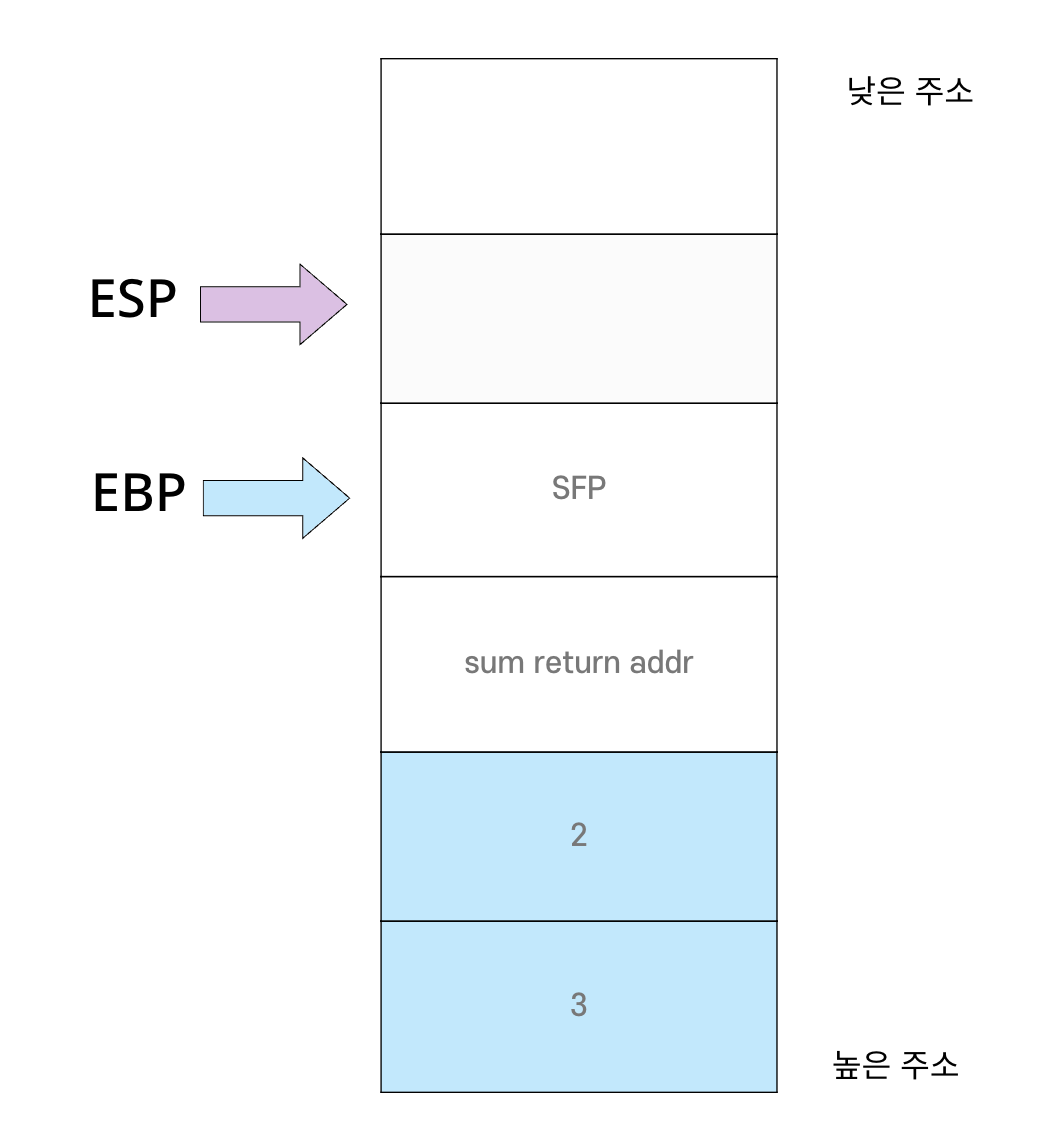

Stack Frame



sum 함수 호출 전 후

해당 스택을 보면 인자값이 호출하기 전에 push 되는 것을 확인할 수 있다.

또한, 함수 반환 이후, sub esp, 0x8 등으로 Caller가 함수를 정리한다.



__stdcall

• 주로 WinAPI 32 함수들이 __stdcall을 따름
• 스택은 Callee에 의해 정리됨
• 스택으로 인자가 전달됨

#include <stdio.h>

int __stdcall sum(int a, int b)
{
	return a + b;
}

int main()
{
	int s = sum(2, 3);
	printf("%d", s);
	return 0;
}



__fastcall

• 두 인자들이 4바이트보다 작거나 같다면 edx, ecx에 담아두고 사용함
• 나머지는 스택으로 전달
• 레지스터를 이용하기 때문에 함수 호출 비용을 줄일 수 있음
• Callee에 의해 스택을 정리함

__thiscall

• C++에서 사용하는 함수 호출 규약
• this 포인터는 ecx에 저장되고 나머지는 스택에 저장
• Callee에 의해 스택을 정리함



x64 Calling Convention

Microsoft x64 Calling Convention

• 정수 파라미터는 RCX, RDX, R8, R9로 전달됨
• 부동 소수점 파라미터는 XMM0L, XMM1L, XMM3L로 전달됨
• 16바이트 파라미터는 참조로 전달됨
• 파라미터가 많으면, 레지스터 이외의 부분은 스택으로 전달됨
• RAX로 반환됨
• Caller가 스택을 정리함

System V amd64 ABI

• RDI, RSI, RDX, RC, R8, R9 로 전달됨
• 파라미터가 많으면, 레지스터 이외의 부분은 스택으로 전달됨
• Caller가 스택을 정리함
•
